홈 네트워크 구성하기

집 이사 후 가장 먼저 할 일은 네트워크 구성이다. 얼마 전 당근에서 시스코 스위치를 저렴하게 구할 수 있어서, 예전부터 꼭 해야겠다고 생각하던 네트워크 사용 목적에 따라 VLAN으로 분리하여 구축해야겠다고 생각했다. 네트워크 설계부터 구성까지의 과정을 적어보려 한다.

이전에는 Asus 공유기 3대를 메인-서브 구조로 구성해 메시 네트워크로 편의성 위주로 사용했으나, 이번에는 L2/L3 스위치를 도입해 보안과 성능을 중시하는 네트워크로 재구성했다. 무선 쪽에서는 스마트홈용 IoT 장비와 개인 기기가 같은 SSID와 네트워크를 공유하다 보니, 각 기기 간 접근 제어나 네트워크 분리가 어려워 보안 측면에서 한계가 있었다. 이를 개선하기 위해, VLAN 별로 SSID를 분리해 각 네트워크의 접근 권한을 명확히 제어할 수 있는 AP환경을 구축했다.

구성 목표

VLAN 분리

보안 강화: 네트워크를 논리적으로 분리해 접근 제어가 용이하고, 데이터 보호가 가능
트래픽 감소 및 성능 향상: 브로드캐스트 도메인을 축소해 불필요한 트래픽을 줄이고 네트워크 성능을 높임
유연성: 물리적 위치와 상관없이 논리적으로 그룹을 만들 수 있기 때문에 네트워크 구조 변경이 용이함
관리 편의성: 설정만으로 그룹 이동, 정책 적용 등 관리 작업을 간소화할 수 있음

무선 SSID 분리

네트워크 분리: SSID별로 VLAN을 매핑해 IoT, 게스트, 개인 기기 등 목적별로 네트워크를 분리
보안 정책 차등 적용: 각 SSID에 별도의 보안 정책(암호, 인증, 방화벽 등)을 적용해 보안성을 높임
리소스 및 접근 제어: SSID별로 네트워크 자원 접근 권한을 구분해 불필요한 접근을 차단할 수 있음
네트워크 관리 용이: 트래픽 모니터링, 문제 진단, 네트워크 확장 등의 관리가 용이

네트워크 구성

목적 별 분류 및 설계

VLAN	용도	설명
10	장비 관리 대역	네트워크 장비 관리용, pvid
20	개인장비 무선 대역	WiFi6, 개인 디바이스 전용
30	IoT 전용 무선 대역	2.4GHz 전용
40	게스트 무선 대역	WiFi6, 내부망 통신 블락
50	가상 IP 대역	VM 및 K8S 서비스용

Vlan10에 장비의 Real IP를 할당하여 관리 대역으로서의 역할 및 집 전체 LAN 포트가 Vlan10을 기본으로 사용하도록 하였다. VM 및 쿠버네티스(LoadBalancer, Ingress)에서 사용할 Virtual IP 전용 VLAN을 나누고 일부 IP를 제외하고 DHCP를 적용하였다.

Vlan20 - 40을 무선랜 구간으로 정하고 IoT 대역과 게스트 대역에 방화벽을 적용하여 IoT 대역에서는 같은 VLAN간 통신은 가능하지만 나머지는 통신이 불가하도록 하고, 게스트 대역에서는 홈 네트워크 내부로의 통신을 전부 블락하여 외부 인터넷만 가능하도록 했다.

네트워크 장비 및 구성

네트워크 장비

구분	장비명/모델명	비고
라우터	Mikrotik RB4011iGS+RM	L3
스위치	Cisco WS-2960G-24TC-L	L2
AP	Aruba AP-25	WLAN
기타	SKB H614G	WAN Bridge
기타	단자함 Hub	단자함 POE 라우터

네트워크 구성

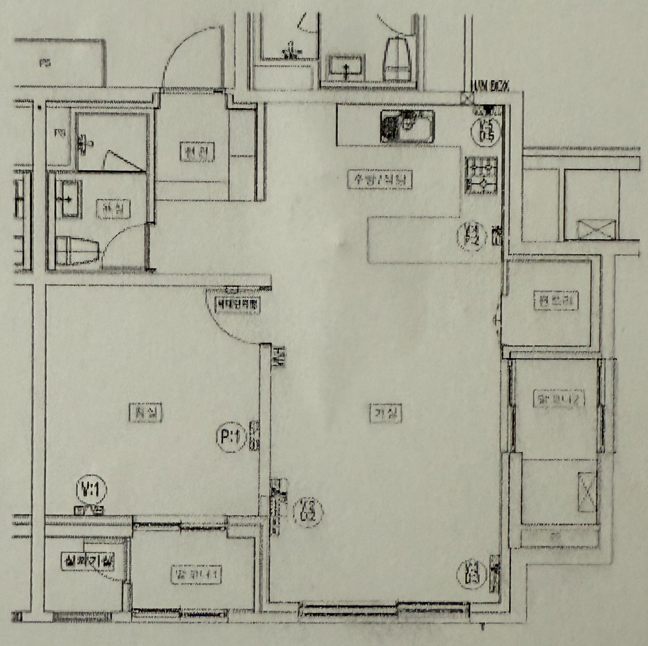

단자함 내 배선도

통신사 모뎀 설정
- 메인 SK 회선을 SKB 모뎀 WAN포트로 인입
- SKB 모델을 브릿지 모드로 전환
- SKB 모뎀 LAN포트에 거실로 가는 케이블 인입(B2)
메인 라우터 설정
- 거실 벽 포트(B2)에서 메인 라우터 WAN포트로 인입
- 메인라우터의 인터페이스 중 하나에 Vlan10 할당 및 태깅 비활성화
- 설정한 인터페이스에서 벽 포트(W2)로 인입

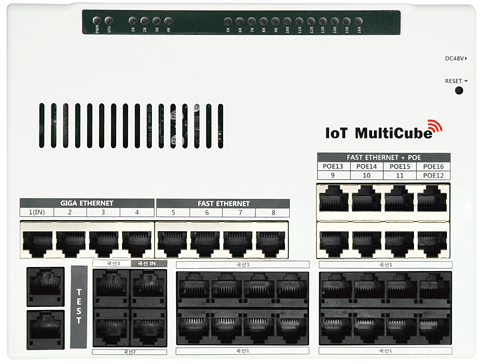

단자함 네트워크 허브

단자함 Hub 설정
- W2 케이블을 IN 포트로 인입
- 네트워크 허브(POE 라우터)를 브릿지 모드로 전환; 일반적인 아파트의 단자함 허브는 말 그대로 네트워크 Hub 기능만 있기 때문에 별도의 설정이 필요하지 않다.
- 각 방으로 가는 선 인입

아파트 마다 단자함 허브의 스펙이 다르기 때문에 확인 필요

graph TD
  WAN[WAN] --> Hub1[SKB H614G]
  Hub1 --> Router[Mikrotik RB4011]
  Router --> Hub2[Hub]
  Router --> Switch[Cisco 2960G]
  Router --> AP[Aruba AP_25]
  Hub2 --> Desktop[DeskTop]

과정이 복잡해 보이지만 최종 구성도를 보면 단순하다. 일반적으로는 통신사 모뎀을 통해 바로 네트워크 허브로 각 방에서 인터넷이 가능하도록 연결하기 때문에 훨씬 단순하지만, 내 장비를 통해 홈 네트워크를 관리하기 위해 이런 귀찮음 정도는 감수할 수 밖에 없다..

주요 장비 별 설정 방법

Mikrotik RB4011iGS+RM 라우터 설정

라우터 초기화 후, 첫 접속 시 default configuration을 제거하고 진행

라우터를 처음 설정한다면 가장 먼저 할 일은 관리자 계정 설정이다. mikrotik 스위치들은 기본적으로 admin 유저를 활성화하고 password는 제품박스 안에 스티커의 형식으로 동봉해주는 방식이다. admin은 너무 흔한 이름이기에 새로운 유저를 생성하고 해당 유저에게 admin 권한을 부여한 뒤 기존 admin 계정은 비활성화(혹은 삭제) 하도록 하자.

WAN 설정

ether1 포트에 dhcp-client 설정하여 공인 IP 받아오기


/ip dhcp-client add interface=ether1 disabled=no

masquerade 설정


/ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade

인터페이스 설정

VLAN 설정을 하려면 먼저 브릿지를 생성해야 한다. 브릿지 생성 후 포트 설정을 해준다.


/interface bridge add name=bridge vlan-filtering=yes
/interface bridge port
add bridge=bridge interface=ether2 comment="LAN" pvid=10
add bridge=bridge interface=ether8 comment="Aruba AP-25" pvid=10
# 링크 어그리게이션(본딩, 이더채널 등으로 불리기도 한다) 설정을 위한 포트
add bridge=bridge interface=ether9 comment="Cisco 2960G" pvid=10
add bridge=bridge interface=ether10 comment="Cisco 2960G" pvid=10

PVID(Port VLAN ID)란? 스위치 포트에 들어오는 태그가 없는(Untagged) 프레임이 어떤 VLAN에 속하는지 결정하는 값으로 시스코 기준으로는 Native VLAN을 설정하는 것과 동일하다.

VLAN 인터페이스를 생성한다.


/interface vlan
add name=vlan10 vlan-id=10 interface=bridge
add name=vlan20 vlan-id=20 interface=bridge
add name=vlan30 vlan-id=30 interface=bridge
add name=vlan40 vlan-id=40 interface=bridge
add name=vlan50 vlan-id=50 interface=bridge

VLAN Tag/Untag 설정


/interface bridge vlan
add bridge=bridge vlan-ids=10 tagged=bridge,ether9,ether10 untagged=ether2,ether8
add bridge=bridge vlan-ids=20 tagged=bridge,ether8,ether9,ether10
add bridge=bridge vlan-ids=30 tagged=bridge,ether8,ether9,ether10
add bridge=bridge vlan-ids=40 tagged=bridge,ether8,ether9,ether10
add bridge=bridge vlan-ids=50 tagged=bridge,ether9,ether10

ether8,ether9는 Trunk 포트이기 때문에 모든 VLAN에 대해 tagged 설정을 해준다.

ether9,ether10 본딩(LACP, EtherChannel) 설정


/interface bonding
add name=bond1 mode=802.3ad slaves=ether9,ether10 transmit-hash-policy=layer-2

DHCP 서버 설정

DHCP 서버 설정을 하기 위해 IP풀을 먼저 생성해준다.


/ip pool
add name=pool_vlan10 ranges=192.168.10.100-200 # 나머지는 수동 IP 및 미사용 영역
add name=pool_vlan20 ranges=192.168.20.200-250 # WiFi6 personal
add name=pool_vlan30 ranges=192.168.30.51-200 # 2.4GHz only for IoT
add name=pool_vlan40 ranges=192.168.40.100-200 # WiFi6 for guests
add name=pool_vlan50 ranges=192.168.50.50-250 # Virtual IPs

DHCP 서버 및 네트워크 설정:


/ip dhcp-server
add address-pool=pool_vlan10 interface=vlan10 name=dhcp_vlan10
add address-pool=pool_vlan20 interface=vlan20 name=dhcp_vlan20
add address-pool=pool_vlan30 interface=vlan30 name=dhcp_vlan30
add address-pool=pool_vlan40 interface=vlan40 name=dhcp_vlan40
add address-pool=pool_vlan50 interface=vlan50 name=dhcp_vlan50

/ip dhcp-server network
add address=192.168.10.0/24 gateway=192.168.10.1 dns-server=192.168.10.1 comment="management IPs"
add address=192.168.20.0/24 gateway=192.168.20.1 dns-server=192.168.20.1 comment="wlan"
add address=192.168.30.0/24 gateway=192.168.30.1 dns-server=192.168.30.1 comment="wlan for IoT"
add address=192.168.40.0/24 gateway=192.168.40.1 dns-server=192.168.40.1 comment="wlan for guest"
add address=192.168.50.0/24 gateway=192.168.50.1 dns-server=192.168.50.1 comment="virtual IPs"

방화벽 설정

Mikrotik의 RouterOS에는 로그인 실패 횟수를 기반으로 IP를 차단하는 기능이 없기 때문에 기본적으로는 화이트리스트 방식으로 설정한다. 추후 rsyslog와 fail2ban을 연동해 블랙리스트 업데이트를 자동화할 예정이다.


# 기본 서비스 비활성화
/ip service
disable telnet
disable ftp
disable www # 웹UI를 통한 설정을 사용한다면 enable 상태로 둔다.
disable www-ssl
disable api
disable api-ssl

# established/related 허용 --> 재연결 시 방화벽 필터를 거치지 않아 라우터의 부담을 줄인다
add chain=input connection-state=established,related action=accept
add chain=forward connection-state=established,related action=accept

# DNS, DHCP 트래픽 허용
add chain=input protocol=udp dst-port=53 action=accept
add chain=input protocol=udp dst-port=67 action=accept
add chain=input protocol=udp dst-port=68 action=accept

# 화이트리스트 패킷 허용
/ip firewall address-list
add address=192.168.10.0/24 list=whitelist
add address=192.168.20.0/24 list=whitelist
add address=192.168.50.0/24 list=whitelist

/ip firewall filter
add chain=input src-address-list=whitelist action=accept
add chain=forward src-address-list=whitelist action=accept

# VLAN30 -> 내부만 허용
add chain=forward src-address=192.168.30.0/24 dst-address=192.168.30.0/24 action=accept
add chain=forward src-address=192.168.30.0/24 dst-address=192.168.0.0/16 action=drop
# VLAN40 -> 인터넷만 허용
add chain=forward src-address=192.168.40.0/24 dst-address=192.168.0.0/16 action=drop

# 블랙리스트 패킷 드랍 -> 추후 블랙리스트 업데이트 자동화 시 사용
/ip firewall address-list
add address=<블락할 IP> list=blacklist
... # 블락할 주소 추가

/ip firewall filter
add chain=input src-address-list=blacklist action=drop

# 허용된 규칙 이외의 트래픽 비허용
add chain=input action=drop log=yes log-prefix="[Firewall/Drop]" # 적용 시 주의 필요. 로깅 활성화하여 drop된 패킷 확인

Cisco 2960G 스위치 설정

기본 설정

시스템 및 사용자 보안, 날짜/시간, 불필요한 서비스 비활성화
VLAN1 비활성화, SSH 및 콘솔 접근 보안 설정


service timestamp debug datetime localtime
service timestamp log datetime localtime
service password-encryption
clock timezone KST 9

hostname <HOSTNAME>

! VLAN1 비활성화
interface Vlan1
shutdown
exit

enable secret <ENABLE_PASSWORD>
username <USERNAME> privilege 15 secret <USER_PASSWORD>

ip domain name DOMAIN
crypto key generate rsa modulus 2048
ip ssh version 2
no ip domain name DOMAIN
no ip nomain-lookup
no ip http server
no ip http secure-server
no ip finger
no service tcp-small-servers
no service udp-small-servers
logging buffered 40960

line con 0
password <CONSOLE_PASSWORD>
login
logging synchronous
exit

line vty 0 15
password <VTY_PASSWORD>
transport input ssh
login local
exit

인터페이스 설정

vlan 10,20,30,40,50

interface Vlan10
ip address 192.168.10.2 255.255.255.0
no shutdown
exit

VLAN 트렁크/액세스 포트 설정

interface range G0/23-24
switchport mode trunk
channel-group 1 mode active
exit

interface Port-channel1
switchport mode trunk
exit

STP, 포트 보안 등 추가 설정


spanning-tree mode rapid-pvst
spanning-tree portfast default
spanning-tree bpduguard enable

! 포트보안 설정 예시; 적용 시 주의
interface range G0/1-20
switchport port-security
switchport port-security maximum 2
switchport port-security violation restrict
switchport port-security mac-address sticky
exit

port-security violation 옵션 restrict: 차단 + 로그/알림 protect: 차단 shutdown: 포트를 err-disabled 상태로 변경, 관리자 조치 전까지 포트 비활성화

마무리 및 팁

각 네트워크/VLAN별 정책 및 접근 권한의 근거를 기록으로 남겨두면 나중에 “내가 왜 이렇게 설정했지?”와 같은 상황이 발생하지 않는다.
